SITRANS FX 渦街流量計

        SITRANS FX 渦街流量計提供精確的蒸汽、氣體和液體的標準體積和質量流量測量，作為具有集成溫度和壓力補償的一體化解決方案。

        SITRANS FX 渦街流量計專為工業應用而設計，最適合輔助供應系統的需求。

        渦街流量計的成熟原理適用于測量不受電導率、粘度、溫度和壓力影響的液體、氣體和蒸汽。

好處

• 集成壓力和溫度補償

• 標配飽和蒸汽溫度補償

• 測量精度高

• 免維護傳感器

• 無磨損、全焊接不銹鋼結構，具有高耐腐蝕性、耐壓性和耐溫性

• 根據 IEC 61508 第 2 版認證的 SIL2

• 在危險區域使用

• 公稱直徑的集成減小，以節省空間和經濟的安裝和大測量范圍

• 冗余數據管理：輕松更換電子設備，不會丟失校準和配置數據

• FAD（免費空運）功能

• 總熱量和凈熱量計算以支持高級能源管理

• 遠程版本，電纜長度可達 50 m (164 ft)

即使是渦街流量計的基本版本 SITRANS FX330 也配備了用于飽和蒸汽應用的溫度補償。借助可選的壓力傳感器，SITRANS FX330 集成了用于計算校正體積和質量的密度補償（在線密度補償）。用于計算校正體積和質量的密度補償基于 NIST 的氣體標準和 IAPWS 的蒸汽標準。

使用緊湊型測量系統實現更高的測量精度

        渦街流量計和單獨的壓力和溫度傳感器以及流量計算器的經典安裝，在確定系統精度時必須考慮到測量鏈中出現的所有錯誤。這可能導致 ± 3 至 5 % 的測量誤差。

        使用具有集成壓力和溫度補償功能的渦街流量計，例如 SITRANS FX330，不僅可以降低安裝成本，還可以提高測量點的測量精度。在這種情況下，精度為測量值的 ± 1.5 %。

        采用法蘭設計的 SITRANS FX330 可集成公稱直徑減小功能，用于節省空間的安裝和大測量跨度。大約 90% 的渦街流量計都訂購了比管線直徑小一號的尺寸，以提高流速并獲得更寬的測量范圍。在這里，管道必須在傳感器之前縮小并在傳感器之后加寬，通常包括 20x DN 入口和 5x DN 出口運行。隨著傳感器中標稱直徑的減小和加寬，不再需要。為了補償減速器和渦流鈍體之間不存在的直入口運行，這些設備經過特殊校準和線性化。

        SITRANS FX330 的一個新特性是稱為 AVFD（高級渦流頻率檢測）的高級信號處理和濾波：抑制測量信號中的干擾和干擾，濾除相關頻帶之外的信號。

        冗余數據管理可防止在更換電子設備或顯示器時丟失校準和配置數據。

        默認情況下，所有 SITRANS FX330 儀表都經過工廠校準（可追溯至國際標準）并根據客戶規范進行預設。SITRANS FX330 還帶有一個安裝向導以簡化安裝；例如，在蒸汽應用程序中，它只會顯示相關設置。

        SITRANS FX330 根據標準 IEC 61508 第 2 版開發，可用于與安全相關的應用，具有 SIL2 等級，用于連續體積流量測量。

應用

• 飽和蒸汽和過熱蒸汽的測量

• 蒸汽鍋爐監控

• 蒸汽和熱水的熱量計量

• 工業氣體消耗量測量

• 壓縮空氣系統消耗量的測量

• 壓縮機輸出監控

• 免費空運 (FAD) 的評估

• 食品、飲料和制藥行業的 SIP 和 CIP 工藝

• 測量導電和非導電液體

• SIL 應用中的安全相關測量 (SIL2)

總熱量和凈熱量計算

        SITRANS FX330 設計用于輔助和供應服務管線的應用，例如對飽和和過熱蒸汽或熱水的能量流進行內部監測。該裝置標配溫度傳感器，可作為熱量表安裝在進水管中，直接與回水管中的外部溫度傳感器相連?？偀崃亢蛢魺崃坑嬎憧梢暂斎?DCS 以支持高級能源管理。

        在能源方面，最準確的消耗測量至關重要。通過將流量、溫度和壓力測量組合在一個設備中，SITRANS FX330 為精確的質量流量計算提供了基礎。

        在蒸汽應用中，該軟件甚至可以確定蒸汽的焓（熱含量）。因此，SITRANS FX330 能夠計算總熱量。

        如果要求過程的凈熱量消耗，可以將單個溫度傳感器添加到返回管線。SITRANS FX330 使用讀數來計算消耗的熱量。

        SITRANS FX330 因而證明自己是一個可靠的合作伙伴。

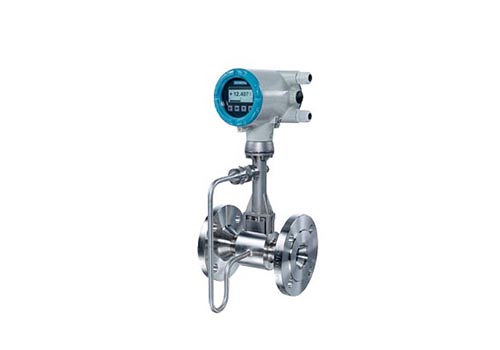

        SITRANS FX330 渦街流量計，法蘭設計，直徑 DN 15 至 DN 300（1/2" 至 12"）。適用于液體、氣體和蒸汽的體積流量、壓力和溫度測量，適用于蒸汽和熱水的熱量計量、工業氣體的消耗、導電和非導電液體的過程控制、SIL 應用中的安全相關測量（ SIL2)。

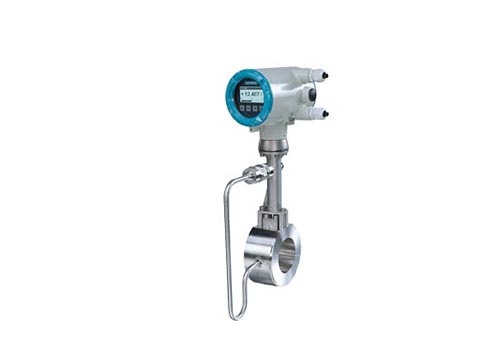

        SITRANS FX330 渦街流量計，圓片式設計，直徑 DN 15 至 DN 100（1/2" 至 4"）。適用于液體、氣體和蒸汽的體積流量、壓力和溫度測量，適用于蒸汽和熱水的熱量計量、工業氣體的消耗、導電和非導電液體的過程控制、SIL 應用中的安全相關測量（ SIL2)。
